Métrologie
Mesurer avec précision. Décider avec confiance.
4 min de lectureDepuis 30 ans, AB Serve réalise des mesures dimensionnelles pour des industriels de l'automobile, de l'aéronautique, de la défense et du ferroviaire.
Selon la pièce et le niveau de précision demandé, nous pouvons effectuer la mesure au sein de notre laboratoire ou directement dans vos locaux.
Nos prestations
Nous travaillons à partir de plans en cotation ISO GPS (ISO 1101) et pouvons prendre en charge :
- Le contrôle dimensionnel de vos pièces, sur plan ou par rapport au modèle CAO.
- La validation d'échantillons initiaux (EI) et la constitution des dossiers PPAP.
- Les calculs d'incertitude, les études R&R / MSA et les études de capabilité (Cp/Cpk).
- La vérification de vos gabarits de contrôle, supports de posage et autres outillages.
- La numérisation 3D et la rétro-ingénierie de pièces dont le modèle CAO n'est pas ou plus disponible.
Nos moyens de mesure
Nous disposons :
- Une MMT Mitutoyo pilotée sous MCOSMOS, acceptant des pièces jusqu'à 1 800 × 900 × 700 mm, avec une précision de MPE E0 = 1,7 + 4L/1000 µm et une erreur de palpage de 1,7 µm.
- Un projecteur de profil Mitutoyo.
- Un bras Romer de 3 m avec palpage.
- Un bras FARO de 2,7 m avec palpage et scanner.
- 2 stations de travail mobiles équipées de 2 licences PolyWorks et d'une licence Geomagic.
La MMT et le projecteur de profil sont installés dans notre laboratoire, à 20 °C ± 1 °C, avec température et hygrométrie contrôlées. Les bras de mesure peuvent être utilisés au laboratoire comme dans vos locaux. L'ensemble de nos moyens est vérifié annuellement à l'aide d'étalons raccordés COFRAC.
Quel moyen pour quel besoin ?
Le choix du moyen de mesure dépend de la pièce et des tolérances à contrôler.
La MMT est réservée aux tolérances les plus serrées.
Les bras de mesure permettent d'intervenir sur site, notamment sur des pièces de grande dimension ou des ensembles assemblés.
Le scanner mesure sans contact : il est adapté aux surfaces complexes, y compris brillantes ou transparentes grâce à l'application d'un matifiant, ainsi qu'aux pièces souples.
Le projecteur de profil convient aux contrôles de profil sur des pièces de petite taille.
En cas de doute, transmettez-nous votre plan et vos tolérances : nous déterminerons la méthode la plus adaptée.
Numérisation 3D et rétro-ingénierie
La numérisation permet d'acquérir la géométrie réelle de votre pièce et de la comparer à votre modèle CAO afin d'analyser les écarts.
En l'absence de modèle, nous le reconstruisons à partir des données numérisées. Ce modèle peut ensuite servir à reconcevoir un outillage, à faire évoluer la pièce ou à en relancer la production.
Ce que vous recevez
Selon la prestation, nous vous fournissons un rapport dimensionnel complet, une cartographie couleur des écarts, un export Excel des résultats ou un rapport PPAP au format demandé par votre client.
Dans le cadre d'une rétro-ingénierie, nous vous livrons un modèle CAO complet de la pièce, au format STEP ou IGES, directement exploitable dans votre logiciel de conception.
Nous acceptons les fichiers CAO aux formats STEP, IGES et STL. Vos plans, modèles et résultats de mesure sont traités de manière confidentielle, et nous pouvons signer un accord de confidentialité avant tout échange.
Un besoin de mesure ?
Transmettez-nous votre plan ou votre fichier CAO avec une description de votre besoin. Nous reviendrons vers vous avec une proposition adaptée.
Prestations

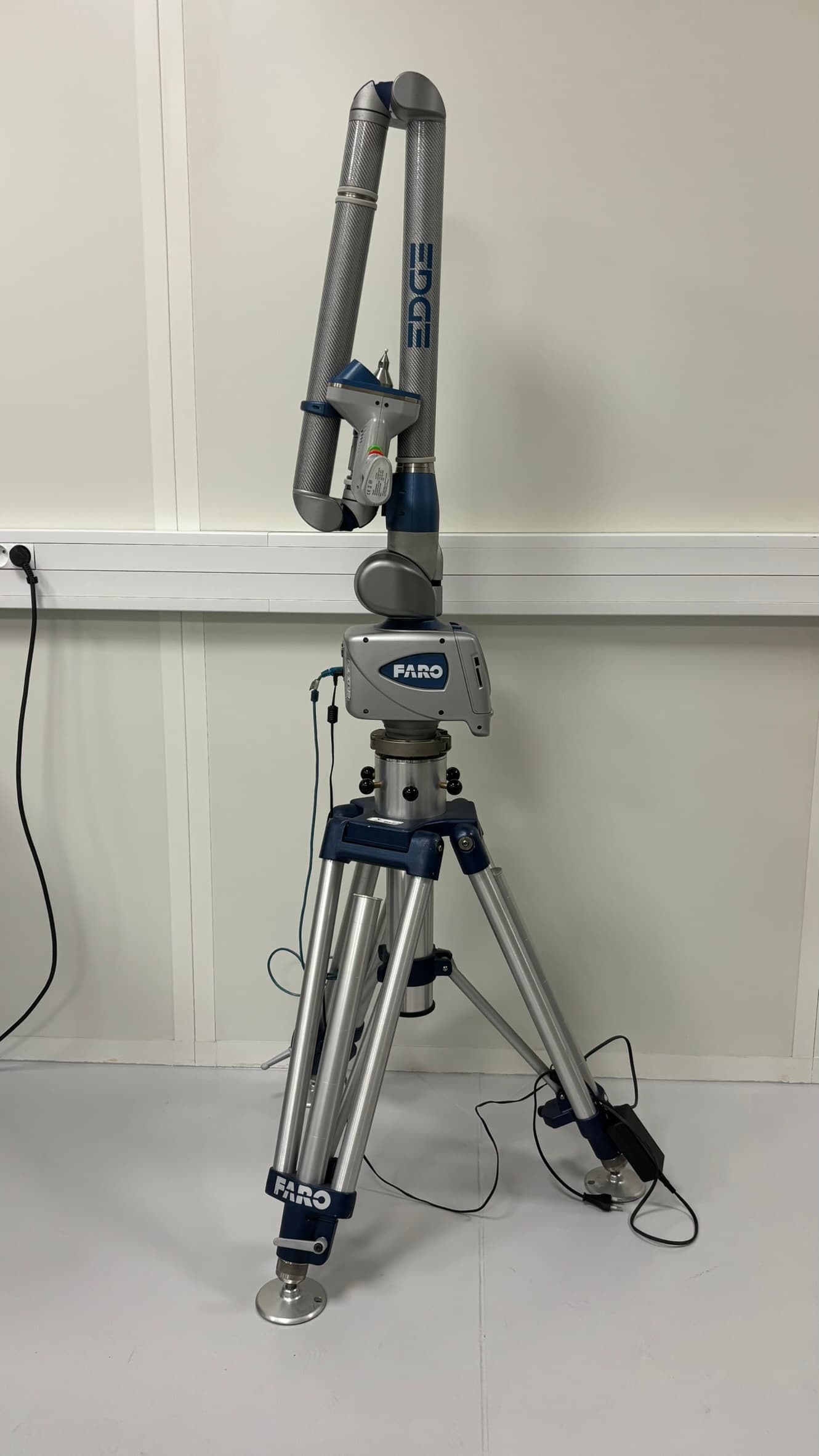

Sur site : Bras de mesure mobiles
Pour intervenir directement au cœur de votre environnement industriel.

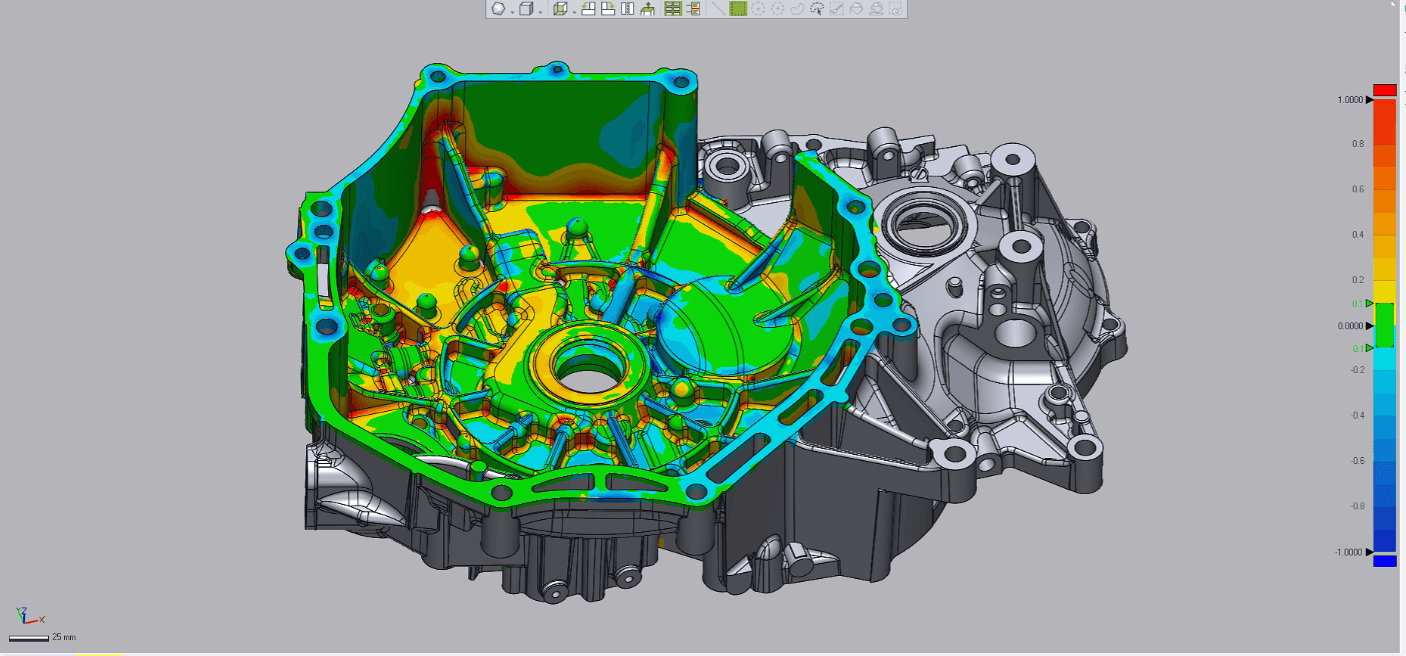

Numérisation 3D : Capture géométrique - SCAN
Pour analyser des formes complexes et créer des données numériques exploitables.

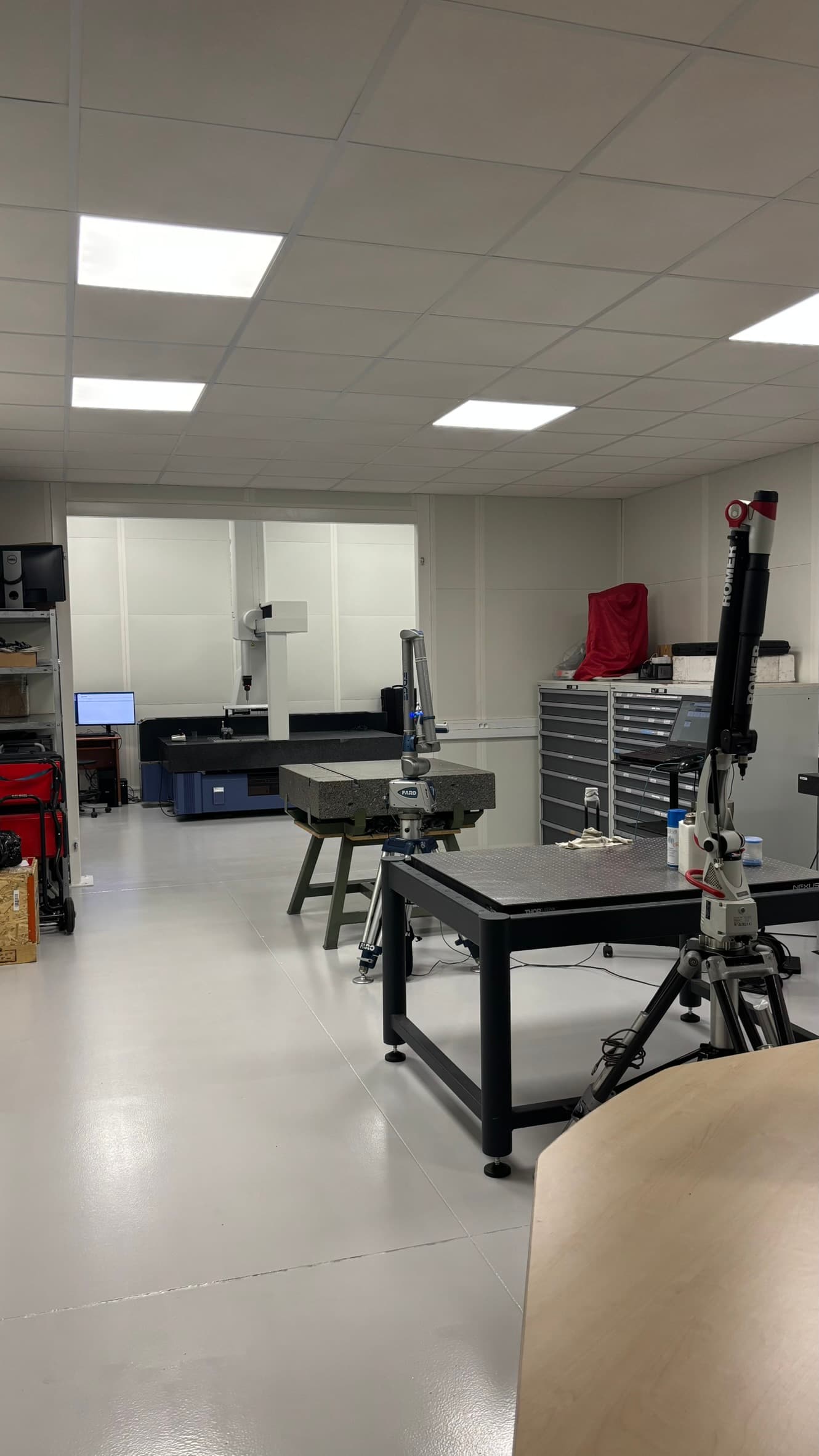

Laboratoire : Environnement maîtrisé
Pour réaliser des contrôles avec un haut niveau de précision.

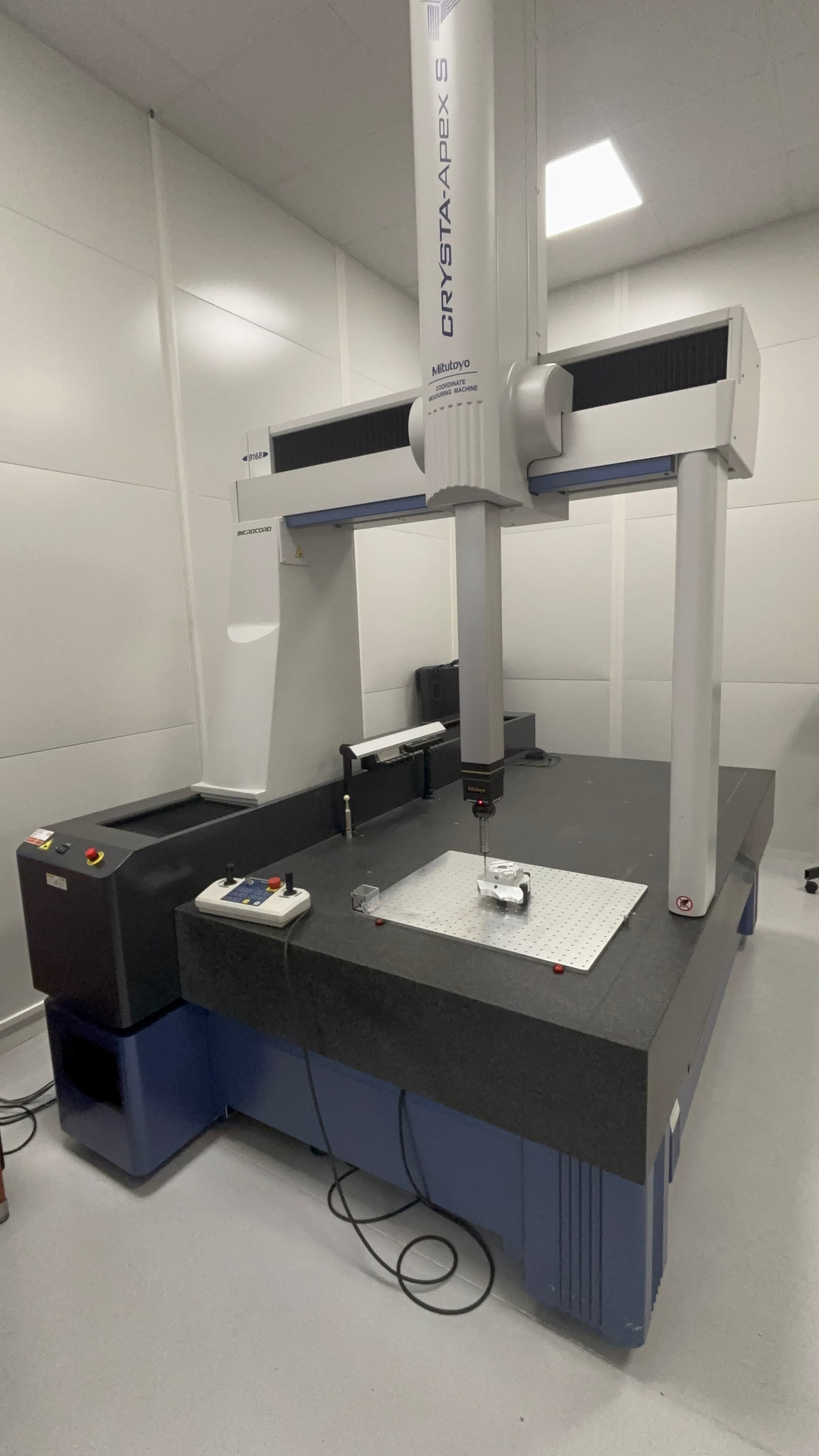

MMT ultra-précise : Haute précision
Pour les applications nécessitant le niveau de précision le plus élevé.
Nos interventions
(5)

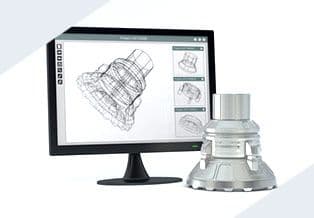

Numérisation de pièces
AB Serve réalise pour ses clients la numérisation 3D de pièces et composants industriels pour garantir un ajustement exact, identifier les écarts par rapport aux données de CAO nominales, documenter les structures existantes.
Rétro-Ingénierie
Les machines de mesures tridimensionnelles mobiles (MMT) dont dispose AB Serve permettent de créer ou recréer des plans et des modèles de CAO, d’identifier l'usure critique d’une matrice et la comparer aux modèles, de réaliser des plans de conservation et de restauration.

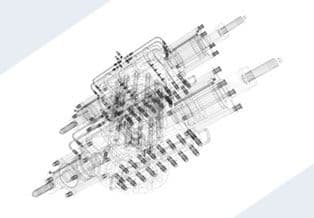

Validation d'échantillons initiaux
La capture de données 3D avec ou sans contact de formes simples ou complexes et modélisée selon un nuage de points est réalisée par les métrologues d’AB Serve. Les données collectées permettent de réaliser des contrôles extrêmement précis des premières pièces d'une nouvelle série afin qu’elles répondent aux spécifications et tolérances de conception.

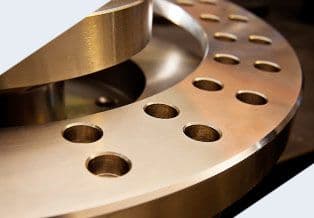

Contrôle dimensionnel
L’utilisation de la métrologie 3D permet un très large éventail d’applications. Les métrologues d’AB Serve se déplacent sur site ou travaillent directement au laboratoire intégré d’AB Serve. Les prises de mesures rapides et inspections de pièces finies ou en cours de fabrication, directement sur l'outil de production, permettent de garantir que les tolérances de conception ont été respectées. Les machines de mesures tridimensionnelles mobiles (MMT) dont dispose AB Serve permettent également d’effectuer ou d’optimiser les contrôles des retours d’un mur qualité de pièces fournisseurs.
Alignement et calibrage
AB Serve réalise l’alignement et le calibrage de machines industrielles afin d’optimiser leurs performances, vérifiez la précision dimensionnelle des outillages, et de réduire les immobilisations dues aux erreurs d'alignement. AB Serve se déplace sur les sites de ses clients.
